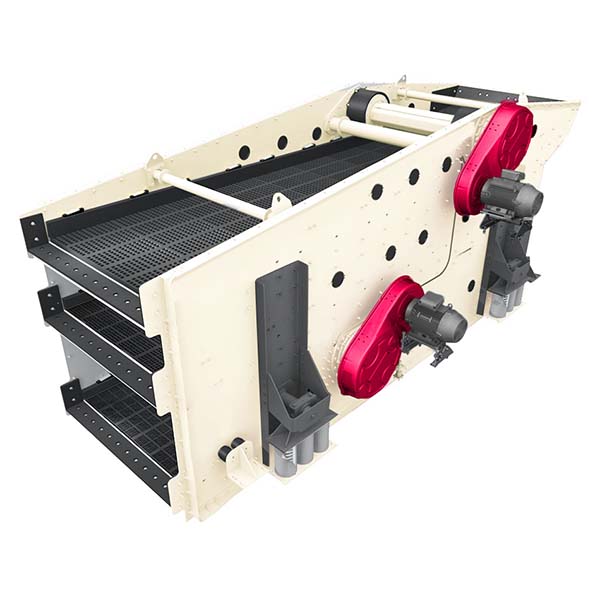

Máy rây rung elip với hai trục kích thích di chuyển

Máy sàng rung elip khác với cấu trúc truyền động đồng bộ bằng bánh răng truyền thống. Máy sàng rung elip hiện đại sử dụng hai bộ kích thích độc lập để thực hiện hoạt động đồng bộ tự động, không chỉ đơn giản về cấu trúc mà còn giảm đáng kể độ phức tạp trong bảo trì. Nó phù hợp để xử lý các vật liệu có kích thước trung bình và mịn, ẩm ướt, dính và các vật liệu khó sàng khác.

Đặc điểm của máy rây rung elip:

1. Đường chuyển động phức hợp: Vật liệu trên bề mặt sàng thực hiện hiệu ứng phức hợp của ném và trượt dưới đường chuyển động elip, giúp phân lớp vật liệu và tăng hiệu quả sàng lọc.
2. Hệ thống kích thích độc lập: Hai bộ kích thích trên và dưới được bố trí lệch nhau, giúp thuận tiện cho việc bảo trì và tránh nhiễu loạn giữa các bộ phận truyền động.
3. Cấu trúc gọn nhẹ, bố trí linh hoạt: Có thể lắp đặt ngang hoặc nghiêng 5°, phù hợp với các yêu cầu bố trí không gian khác nhau.
4. Khả năng chống dính mạnh mẽ: Đặc biệt hiệu quả với vật liệu phức tạp chứa bùn, hàm lượng nước cao hoặc độ nhớt cao.
5. Thiết kế bề mặt sàng mô-đun: Lưới sàng có thể dễ dàng thay thế để phù hợp với yêu cầu kích thước hạt khác nhau.
6. Thiết kế cấu trúc phần tử hữu hạn: Lực phân bố đều trên thân sàng, đảm bảo hoạt động ổn định và đáng tin cậy trong thời gian dài.

Ưu điểm của máy rây rung hình elip:

1. Hiệu suất sàng lọc tăng hơn 25%: So với sàng tuyến tính cùng thông số kỹ thuật, chuyển động elip giúp kéo dài thời gian lưu của vật liệu trên bề mặt sàng, từ đó nâng cao tỷ lệ sàng lọc.
2. Khả năng thích ứng rộng: Đặc biệt phù hợp cho quặng, vật liệu xây dựng, cát và sỏi chứa tỷ lệ cao hạt mịn, lượng bùn lớn và các điều kiện khó khăn khác.
3. Bảo trì đơn giản: Không có cấu trúc bánh răng đồng bộ, sử dụng nguyên lý tự đồng bộ, máy rung không cần điều chỉnh đồng bộ định kỳ, tỷ lệ hỏng hóc thấp.
4. Kiểm soát tiếng ồn tốt: Dao động hoạt động êm ái, tiếng ồn tổng thể trong quá trình vận hành thấp, thân thiện với môi trường và tạo điều kiện làm việc thoải mái.
5. Vật liệu chịu lực cao và quy trình phủ cao su: Chống mài mòn và va đập hiệu quả, kéo dài tuổi thọ thiết bị.

Nguyên lý hoạt động của máy rây rung elip:

Máy rây rung elip sử dụng hai bộ kích thích đặt ở đáy thân máy, lệch pha trước sau. Các bộ kích thích này được trang bị khối lệch tâm không cân bằng, tạo ra lực lệch tâm, hình thành quỹ đạo rung tổng hợp elip.
Trong quá trình hoạt động:

1. Bộ kích thích tạo ra quỹ đạo elip định kỳ để thúc đẩy chuyển động của vật liệu.
2. Vật liệu trên bề mặt sàng liên tục bị ném lên, xuống và lăn, di chuyển về phía trước dưới tác dụng của lực elip.
3. Vật liệu có kích thước nhỏ nhanh chóng đi qua lỗ sàng, trong khi các hạt lớn hơn tiếp tục được vận chuyển về phía trước, đạt được phân loại sàng lọc.
4. Hướng, tần số và biên độ của chuyển động elip có thể được điều chỉnh bằng góc lắp đặt của máy rung và hệ thống điều khiển điện, để đáp ứng các yêu cầu sàng lọc khác nhau. So với chuyển động tuyến tính hoặc tròn đơn giản, chuyển động elip phù hợp hơn với vật liệu ẩm, phức tạp dễ bị tắc sàng.

Lĩnh vực ứng dụng của máy rây rung elip:

1. Khai thác mỏ và đá:
   • Quá trình phân loại sau khi nghiền quặng;
   • Rây lọc đá quartzite, granite, quặng sắt và các khoáng sản chứa bùn và nước;
   • Rây lọc vật liệu mịn trong dây chuyền sản xuất cát cơ học.
2. Lĩnh vực vật liệu xây dựng:
   • Rây lọc chất thải xây dựng và vật liệu tái chế bê tông;
   • Phân loại vật liệu nền mặt đường và cốt liệu sỏi.
3. Ngành than và năng lượng:
   • Lọc than ướt trong nhà máy rửa than;
   • Tách bột than, gang than và các vật liệu nhiên liệu khác.
4. Bảo vệ môi trường và tái sử dụng tài nguyên:
   • Rây sàng vật liệu cốt liệu có thể tái sử dụng trong chất thải đô thị;
   • Tái chế và sàng lọc các nguồn tài nguyên rắn thải như xỉ thải, xỉ, bùn thải và các chất thải rắn khác.
