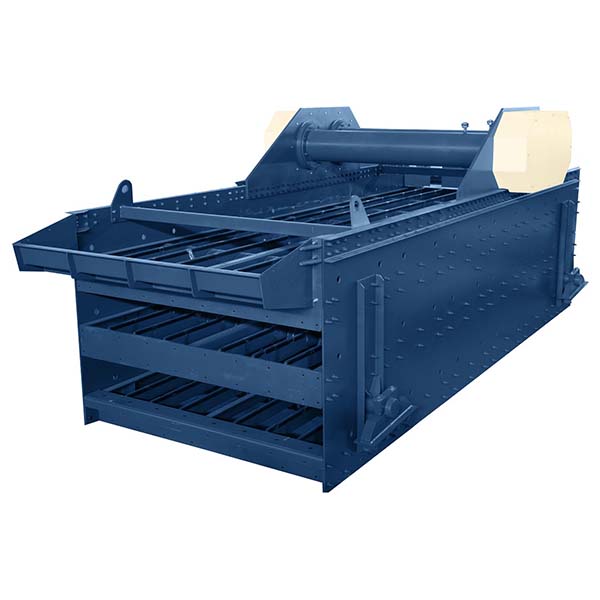

Máy rây rung tuyến tính cho quá trình sàng lọc quặng nghiền

Thiết kế cấu trúc của máy sàng rung tuyến tính tập trung vào độ cứng cao, độ tin cậy cao và sản xuất tiêu chuẩn hóa, phù hợp cho việc sàng lọc nhanh chóng lượng lớn vật liệu trong môi trường làm việc liên tục và cường độ cao. Được ứng dụng rộng rãi trong các ngành công nghiệp như luyện kim, than, khai thác mỏ, vật liệu xây dựng, hóa chất và nhiều ngành khác, có thể đa dạng hóa và tùy chỉnh theo yêu cầu của các điều kiện làm việc khác nhau.

Đặc điểm của máy rây rung tuyến tính:

1. Dòng sản phẩm đa dạng, diện tích bề mặt sàng từ 2,25 mét vuông đến 18 mét vuông, có thể điều chỉnh để phù hợp với các yêu cầu sản lượng khác nhau.
2. Sử dụng khung sàng có độ bền cao, cấu trúc ổn định, quá trình hàn được xử lý chống nứt và xử lý nhiệt để loại bỏ ứng suất dư.
3. Đa dạng lưới sàng, có thể lựa chọn lưới thép không gỉ, lưới polyurethane hoặc lưới thép dệt, phù hợp với đặc tính của các loại vật liệu khác nhau.
4. Góc nghiêng bề mặt sàng có thể điều chỉnh từ -10 độ đến +5 độ, hỗ trợ lắp đặt ngang và nghiêng nhẹ, nâng cao khả năng thích ứng của quá trình.
5. Động cơ rung được bố trí trái phải tạo ra kích thích tuyến tính đồng bộ, hiệu quả sàng lọc đồng đều, tiếng ồn thấp.
6. Hệ thống bôi trơn tự động tùy chọn giúp thuận tiện cho bảo trì định kỳ và kéo dài tuổi thọ.
7. Máy sàng cho phép người dùng tùy chỉnh hướng lắp đặt, bố trí động cơ, loại lưới và các thông số khác, mang lại tính linh hoạt và đa năng cao.
8. Có thể sử dụng để phân loại và sàng lọc kích thước hạt từ 2 đến 100mm, như sàng lọc tuần hoàn trong quá trình nghiền quặng, sàng lọc tách nước và các ứng dụng khác.

Ưu điểm chính của máy sàng rung tuyến tính:

1. Công suất xử lý lớn, một thiết bị có thể đạt 756 tấn vật liệu sàng lọc mỗi giờ, phù hợp cho các ứng dụng sàng lọc quy mô lớn.
2. Độ chính xác sàng lọc cao, phù hợp cho sàng lọc khô hoặc phân loại ướt các vật liệu hạt có kích thước trung bình trở lên.
3. Hoạt động ổn định, thông số rung động hợp lý, thiết kế chống ăn mòn cho ổ trục, tuổi thọ cao.
4. Tần số rung, biên độ, góc nghiêng của lưới sàng và các thông số kỹ thuật quan trọng khác có thể điều chỉnh theo đặc tính của vật liệu, tăng tính linh hoạt.
5. Dễ bảo trì, bố trí hợp lý thân máy, thay lưới sàng và vệ sinh thiết bị đơn giản, nhanh chóng, giảm thời gian ngừng máy.
6. Tiếng ồn thấp, sử dụng hệ thống cách ly rung bằng lò xo, thiết bị hoạt động ít gây ảnh hưởng đến môi trường xung quanh.
7. Độ tiêu chuẩn hóa cao về cấu trúc, tính linh hoạt cao, dễ sản xuất, bảo trì và thay thế linh kiện.

Nguyên lý hoạt động của máy rây rung tuyến tính:

Thiết bị chủ yếu bao gồm thân sàng, bộ kích rung, khung đỡ và động cơ. Bộ kích rung gồm hai động cơ rung cùng thông số kỹ thuật, lắp đặt ở hai bên hoặc phía dưới thân sàng. Khi động cơ khởi động, lực rung tuyến tính đồng bộ được tạo ra thông qua chuyển động quay của khối lệch tâm, khiến thân sàng rung động theo hướng tuyến tính.

Vật liệu từ cửa cấp vào bề mặt sàng, dưới tác dụng của lực rung động, thực hiện chuyển động nhảy tuyến tính về phía trước. Quá trình này giúp các hạt phân loại theo kích thước qua các cấp lưới sàng khác nhau, đạt được mục đích phân loại hoặc tách nước. Các hạt lớn hơn sẽ ở lại trên lưới sàng và được thải ra phía trước, các hạt nhỏ hơn sẽ đi qua lưới và rơi xuống cấp dưới, từ đó thực hiện phân loại kích thước hạt. Bằng cách điều chỉnh góc của khối lệch tâm của động cơ rung, có thể thay đổi kích thước và hướng của lực kích thích, từ đó điều chỉnh tốc độ và quỹ đạo chuyển động của vật liệu trên bề mặt sàng.

Các lĩnh vực ứng dụng điển hình của máy rây rung tuyến tính:

1. Ngành luyện kim: phân loại quặng sắt, quặng mangan, quặng crom và các loại quặng thô khác; xử lý làm mát và sàng lọc quặng nung.
2. Ngành than: sàng lọc và phân loại than nguyên liệu; các công đoạn tách nước và tách bùn trong nhà máy rửa than.
3. Ngành vật liệu xây dựng: phân loại và sàng lọc cát, sỏi, cát cơ học và các vật liệu khác; sàng lọc nguyên liệu cho dây chuyền sản xuất xi măng.
4. Ngành khai thác khoáng sản phi kim loại: sàng lọc kaolin, cát thạch anh, feldspar và các khoáng sản phi kim loại hạt mịn khác.
5. Ngành công nghiệp hóa chất: phân loại và tinh chế nguyên liệu hóa chất dạng hạt, sàng lọc tạp chất.
6. Ngành bảo vệ môi trường: hệ thống sàng lọc và xử lý chất thải xây dựng, tách ướt và khô trong xử lý nước thải.
7. Giao thông và thủy lợi: sàng lọc vật liệu nền đường cao tốc, tiền xử lý vật liệu đá cho công trình thủy lợi và các lĩnh vực khác.
