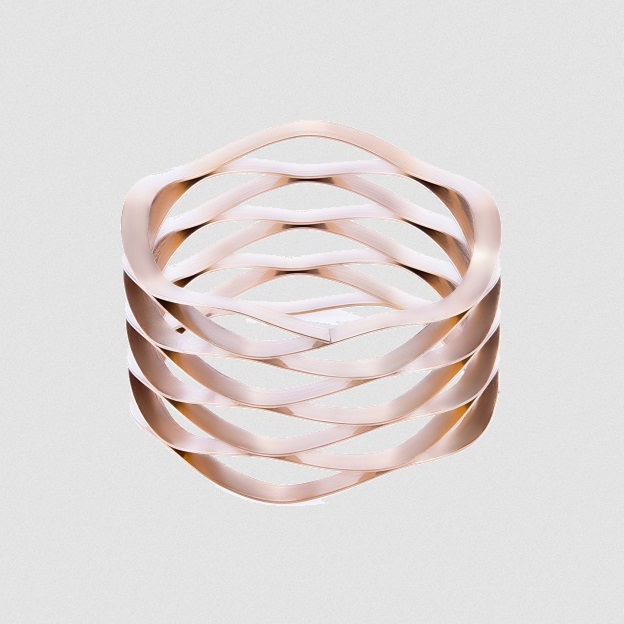

Lò xo sóng đa vòng không có đầu đệm là các thành phần lò xo tiên tiến được thiết kế cho các ứng dụng yêu cầu lắp đặt gọn nhẹ và môi trường nhạy cảm với trọng lượng. Với cấu trúc sóng đa lớp từ đỉnh đến đáy và không có cuộn hỗ trợ ở cả hai đầu, các lò xo này tối ưu hóa độ đàn hồi và khả năng chịu lực trong không gian hạn chế. Số cuộn hiệu dụng bằng tổng số cuộn, vì các lớp trên và dưới tiếp xúc trực tiếp tại các đỉnh và đáy, tạo ra một lò xo gọn nhẹ và hiệu quả hơn.
Lò xo sóng đa vòng không có đệm ở hai đầu
Tính năng và lợi ích chính
Thiết kế không có đệm: Việc không có cuộn hỗ trợ ở hai đầu cho phép lò xo có kích thước nhỏ gọn và nhẹ hơn, giảm độ phức tạp cấu trúc.
Cấu trúc nhiều cuộn: Các lớp sóng đa tầng cung cấp độ đàn hồi và khả năng biến dạng cao, thích ứng với nhiều điều kiện hoạt động khác nhau.
Hiệu quả cuộn lò xo tối đa: Các lớp trên và dưới tiếp xúc tại các đỉnh và đáy, đảm bảo sử dụng tối đa các cuộn lò xo để tăng cường khả năng hỗ trợ và lực đàn hồi.
Lựa chọn vật liệu: Được chế tạo từ thép cường độ cao hoặc vật liệu hợp kim, đảm bảo độ tin cậy và độ bền dưới tải trọng cao và ứng suất tuần hoàn.
Giảm chấn rung và va đập: Hiệu suất xuất sắc trong điều kiện tải tuần hoàn và giảm rung, lý tưởng cho môi trường cơ học động.
Ứng dụng
Hệ thống hàng không vũ trụ yêu cầu lò xo nhỏ gọn, nhẹ
Máy móc chính xác với không gian lắp đặt hạn chế
Phớt thủy lực và động cơ điện cao cấp
Thiết bị ô tô và cơ khí tổng hợp cho hấp thụ va đập và rung động
Lò xo sóng đa vòng không có đầu đệm là giải pháp tối ưu cho các không gian nhỏ gọn, hạn chế về trọng lượng trong ngành hàng không vũ trụ, kỹ thuật chính xác và các ngành công nghiệp đòi hỏi khắt khe khác. Thiết kế sáng tạo và vật liệu cao cấp của chúng đảm bảo độ đàn hồi đáng tin cậy, bền bỉ và khả năng hỗ trợ lâu dài.

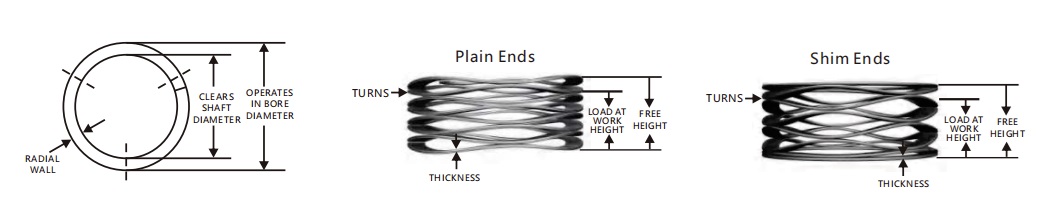

Thông số kỹ thuật1
Số hiệu
Hoạt động trong
Đường kính trục qua lỗ (mm) Đường kính trục qua lỗ (mm)
Tải trọng (N)
Chiều cao làm việc (mm)
Chiều cao tự do (mm)
Độ cứng lò xo (N/mm)
K018-L3
4.7
3.18
4.45
1.45
3.18
2.57
K018-L4
4.78
3.18
4.45
1.73
3.81
2.14
K018-L5
4.78
3.18
4.45
2.01
4.45
1.82
K018-L6
4.78
3.18
4.45
2.29
5.08
1.59
K018-L7
4.78
3.18
4.45
2.57
5.74
1.4
K018-L8
4.78
3.18
4.45
3.12
7.01
1.14
K018-L9
4.78
3.18
4.45
3.68
8.28
0.96
K018-M1
4.78
3.18
9.78
1.19
2.26
15
K018-M2
4.78
3.18
9.78
1.6
3.02
6.88
K018-M3
4.78
3.18
9.78
2.01
3.78
5.5
K018-M4
4.78
3.18
9.78
2.41
4.55
4.59
K018-M5
4.78
3.18
9.78
2.82
5.31
3.92
K018-M6
4.78
3.18
9.78
3.23
6.07
3.43
K018-M7
4.78
3.18
9.78
3.63
6.81
3.08
K018-M8
4.78
3.18
9.78
4.42
8.33
2.5
K018-M9
4.78
3.18
9.78
5.16
9.86
2.5
K021-L1
5.56
3.56
6.67
1.02
2.01
6.74
K021-L2
5.56
3.56
6.67
1.35
2.67
5.04
K021-L3
5.56
3.56
6.67
1.68
3.33
4.04
K021-L4
5.56
3.56
6.67
2.03
3.99
3.41
K021-L5
5.56
3.56
6.67
2.34
4.65
2.89
K021-L6
5.56
3.56
6.67
2.69
5.31
2.56
K021-L7
5.56
3.56
6.67
3.05
5.99
2.26
K021-L8
5.56
3.56
6.67
3.71
7.32
1.86
K021-L9
5.56
3.56
6.67
4.34
8.64
1.56
K021-M1
5.56
3.56
20
1.3
2.03
27.16
K021-M2
5.56
3.56
20
1.73
2.72
20.2
K021-M3
5.56
3.56
20
2.16
3.38
16.42
K021-M4
5.56
3.56
20
2.57
4.06
13.35
K021-M5
5.56
3.56
20
3
4.75
11.41
K021-M6
5.56
3.56
20
3.43
5.44
9.98
K021-M7
5.56
3.56
20
3.86
6.1
8.94
K021-M8
5.56
3.56
20
4.75
7.47
7.37
K021-M9
5.56
3.56
20
5.51
8.81
6.06
K025-L1
6.35
3.81
8.89
0.84
1.91
8.4
K025-L2
6.35
3.81
8.89
1.27
2.54
7
K025-L3
6.35
3.81
8.89
1.52
3.18
5.425
K025-L4
6.35
3.81
8.89
1.91
3.81
4.725
K025-L5
6.35
3.81
8.89
2.16
4.45
3.85
K025-L6
6.35
3.81
8.89
2.41
5.08
3.325
K025-L7
6.35
3.81
8.89
3.05
5.72
3.325
K025-L8
6.35
3.81
8.89
3.56
6.99
2.625
K025-L9
6.35
3.81
8.89
4.32
8.26
2.275
K025-M1
6.35
3.81
22.23
0.94
1.91
23.1
K025-M2
6.35
3.81
22.23
1.22
2.54
16.8
K025-M3
6.35
3.81
22.23
1.65
3.18
14.525
K025-M4
6.35
3.81
22.23
1.91
3.81
11.725
K025-M5
6.35
3.81
22.23
2.29
4.45
10.325
K025-M6
6.35
3.81
22.23
2.54
5.08
8.75
K025-M7
6.35
3.81
22.23
3.05
5.72
8.4
K025-M8
6.35
3.81
22.23
3.76
6.99
6.825
K025-M9
6.35
3.81
22.23
4.45
8.26
5.775
K031-L1
7.92
5.08
13.34
1.78
2.9
11.9
K031-L2
7.92
5.08
13.34
2.44
3.86
9.45
K031-L3
7.92
5.08
13.34
3
4.83
7.35
K031-L4
7.92
5.08
13.34
3.68
5.79
6.3
K031-L5
7.92
5.08
13.34
4.19
6.76
5.25
K031-L6
7.92
5.08
13.34
4.95
7.72
4.9
K031-L7
7.92
5.08
13.34
5.46
8.69
4.2
K031-L8
7.92
5.08
13.34
6.65
10.62
3.325
K031-L9
7.92
5.08
13.34
7.85
12.55
2.8
K031-M1
7.92
5.08
26.67
1.83
2.9
25.025
K031-M2
7.92
5.08
26.67
2.44
3.86
18.725
K031-M3
7.92
5.08
26.67
3.12
4.83
15.75
K031-M4
7.92
5.08
26.67
3.66
5.79
12.425
K031-M5
7.92
5.08
26.67
4.47
6.76
11.725
K031-M6
7.92
5.08
26.67
5
7.72
9.8
K031-M7
7.92
5.08
26.67
5.77
8.69
9.1
K031-M8
7.92
5.08
26.67
7.06
10.62
7.525
K031-M9
7.92
5.08
26.67
8.53
12.55
6.65
K037-L1
9.53
6.35
17.78
1.57
3.81
7.875
K037-L2
9.53
6.35
17.78
2.49
5.08
6.825
K037-L3
9.53
6.35
17.78
2.74
6.35
4.9
K037-L4
9.53
6.35
17.78
3.43
7.62
4.2
K037-L5
9.53
6.35
17.78
3.81
8.89
3.5
K037-L6
9.53
6.35
17.78
4.67
10.16
3.325
K037-L7
9.53
6.35
17.78
4.95
11.43
2.8
K037-L8
9.53
6.35
17.78
5.79
12.7
2.625
K037-L9
9.53
6.35
17.78
6.1
13.97
2.275
K037-M1
9.53
6.35
31.12
2.06
3.81
17.675
K037-M2
9.53
6.35
31.12
3.02
5.08
15.05
K037-M3
9.53
6.35
31.12
3.68
6.35
11.725
K037-M4
9.53
6.35
31.12
4.57
7.62
10.15
K037-M5
9.53
6.35
31.12
5.13
8.89
8.225
K037-M6
9.53
6.35
31.12
6.1
10.16
7.7
K037-M7
9.53
6.35
31.12
6.65
11.43
6.475
K037-M8
9.53
6.35
31.12
7.57
12.7
6.125
K037-M9
9.53
6.35
31.12
8.31
13.97
5.425
K043-L1
11.1
7.14
17.78
1.6
4.19
6.825
K043-L2
11.1
7.14
17.78
2.36
5.59
5.425
K043-L3
11.1
7.14
17.78
2.77
6.99
4.2
K043-L4
11.1
7.14
17.78
3.63
8.38
3.675
K043-L5
11.1
7.14
17.78
4.06
9.78
3.15
K043-L6
11.1
7.14
17.78
4.95
11.18
2.8
K043-L7
11.1
7.14
17.78
5.33
12.57
2.45
K043-L8
11.1
7.14
17.78
6.1
13.97
2.275
K043-L9
11.1
7.14
17.78
6.6
15.37
2.1
K043-M1
11.1
7.14
35.56
2.08
4.19
16.8
K043-M2
11.1
7.14
35.56
2.92
5.59
13.3
K043-M3
11.1
7.14
35.56
3.61
6.99
10.5
K043-M4
11.1
7.14
35.56
4.55
8.38
9.275
K043-M5
11.1
7.14
35.56
5.03
9.78
7.525
K043-M6
11.1
7.14
35.56
5.87
11.18
6.65
K043-M7
11.1
7.14
35.56
6.48
12.57
5.775
K043-M8
11.1
7.14
35.56
7.37
13.97
5.425
K043-M9
11.1
7.14
35.56
8.1
15.37
4.9
K050-L1
12.7
7.92
22.23
1.57
4.57
7.35
K050-L2
12.7
7.92
22.23
2.29
6.1
5.775
K050-L3
12.7
7.92
22.23
2.72
7.62
4.55
K050-L4
12.7
7.92
22.23
3.45
9.14
3.85
K050-L5
12.7
7.92
22.23
3.81
10.67
3.325
K050-L6
12.7
7.92
22.23
4.57
12.19
2.975
K050-L7
12.7
7.92
22.23
4.95
13.72
2.45
K050-L8
12.7
7.92
22.23
5.59
15.24
2.275
K050-L9
12.7
7.92
22.23
6.1
16.76
2.1
K050-M1
12.7
7.92
44.45
1.65
4.57
15.225
K050-M2
12.7
7.92
44.45
2.34
6.1
11.9
K050-M3
12.7
7.92
44.45
2.9
7.62
9.45
K050-M4
12.7
7.92
44.45
3.73
9.14
8.225
K050-M5
12.7
7.92
44.45
4.11
10.67
6.825
K050-M6
12.7
7.92
44.45
4.98
12.19
6.125
K050-M7
12.7
7.92
44.45
5.26
13.72
5.25
K050-M8
12.7
7.92
44.45
6.25
15.24
4.9
K050-M9
12.7
7.92
44.45
6.71
16.76
4.375
K050-H1
12.7
7.92
66.68
1.91
4.57
25.025
K050-H2
12.7
7.92
66.68
2.79
6.1
20.125
K050-H3
12.7
7.92
66.68
3.45
7.62
15.925
K050-H4
12.7
7.92
66.68
4.24
9.14
13.65
K050-H5
12.7
7.92
66.68
4.62
10.67
11.025
K050-H6
12.7
7.92
66.68
5.49
12.19
9.975
K050-H7
12.7
7.92
66.68
6.1
13.72
8.75
K050-H8
12.7
7.92
66.68
7.11
15.24
8.225
K050-H9
12.7
7.92
66.68
7.92
16.76
7.525
K056-L1
14.27
9.53
22.23
2.03
4.95
7.525
K056-L2
14.27
9.53
22.23
3.18
6.6
6.475
K056-L3
14.27
9.53
22.23
3.43
8.26
4.55
K056-L4
14.27
9.53
22.23
4.57
9.91
4.2
K056-L5
14.27
9.53
22.23
4.83
11.56
3.325
K056-L6
14.27
9.53
22.23
5.84
13.21
2.975
K056-L7
14.27
9.53
22.23
6.6
14.86
2.625
K056-L8
14.27
9.53
22.23
7.24
16.51
2.45
K056-L9
14.27
9.53
22.23
8
18.16
2.275
K056-M1
14.27
9.53
48.9
2.18
4.95
17.675
K056-M2
14.27
9.53
48.9
3.12
6.6
14
K056-M3
14.27
9.53
48.9
3.68
8.26
10.675
K056-M4
14.27
9.53
48.9
4.75
9.91
9.45
K056-M5
14.27
9.53
48.9
5.31
11.56
7.875
K056-M6
14.27
9.53
48.9
6.43
13.21
7.175
K056-M7
14.27
9.53
48.9
6.93
14.86
6.125
K056-M8
14.27
9.53
48.9
8.08
16.51
5.775
K056-M9
14.27
9.53
48.9
8.71
18.16
5.25
K056-H1
14.27
9.53
80.02
2.36
4.95
30.8
K056-H2
14.27
9.53
80.02
3.45
6.6
25.375
K056-H3
14.27
9.53
80.02
4.19
8.26
19.775
K056-H4
14.27
9.53
80.02
5.38
9.91
17.675
K056-H5
14.27
9.53
80.02
6.22
11.56
15.05
K056-H6
14.27
9.53
80.02
7.16
13.21
13.3
K056-H7
14.27
9.53
80.02
8.2
14.86
12.075
K056-H8
14.27
9.53
80.02
9.14
16.51
10.85
K056-H9
14.27
9.53
80.02
10.36
18.16
10.325
K062-L1
15.88
11.43
24.15
1.7
4.57
8.4
K062-L2
15.88
11.43
25
2
6.1
6.125
K062-L3
15.88
11.43
26.67
2.16
7.62
4.9
K062-L4
15.88
11.43
26.67
2.69
9.14
4.2
K062-L5
15.88
11.43
26.67
3.25
10.67
3.675
K062-L6
15.88
11.43
26.67
4.19
13.72
2.8
K062-L7
15.88
11.43
26.67
5.13
16.76
2.275
K062-L8
15.88
11.43
26.67
6.05
19.81
1.925
K062-M1
15.88
11.43
53.34
2.64
4.57
27.65
K062-M2
15.88
11.43
53.34
3.3
6.1
19.075
K062-M3
15.88
11.43
53.34
4.45
7.62
16.8
K062-M4
15.88
11.43
53.34
5.23
9.14
13.65
K062-M5
15.88
11.43
53.34
6.25
10.67
12.075
K062-M6
15.88
11.43
53.34
8.05
13.72
9.45
K062-M7
15.88
11.43
53.34
9.8
16.76
7.7
K062-M8
15.88
11.43
53.34
11.53
19.81
6.475
K062-H1
15.88
11.43
88.91
2.59
4.57
44.8
K062-H2
15.88
11.43
88.91
3.43
6.1
33.25
K062-H3
15.88
11.43
88.91
4.45
7.62
28
K062-H4
15.88
11.43
88.91
5.21
9.14
22.575
K062-H5
15.88
11.43
88.91
6.22
10.67
19.95
K062-H6
15.88
11.43
88.91
8
13.72
15.575
K062-H7
15.88
11.43
88.91
9.91
16.76
12.95
K062-H8
15.88
11.43
88.91
11.81
19.81
11.025
K075-L1
19.05
13.97
31.12
3.61
6.35
11.375
K075-L2
19.05
13.97
31.12
4.75
8.46
8.4
K075-L3
19.05
13.97
31.12
6.25
10.59
7.175
K075-L4
19.05
13.97
31.12
7.24
12.7
5.775
K075-L5
19.05
13.97
31.12
8.84
14.81
5.25
K075-L6
19.05
13.97
31.12
11.33
19.05
4.025
K075-L7
19.05
13.97
31.12
14.73
25.4
2.975
K075-M1
19.05
13.97
57.79
4.04
6.35
25.025
K075-M2
19.05
13.97
57.79
5.16
8.46
17.5
K075-M3
19.05
13.97
57.79
6.86
10.59
15.4
K075-M4
19.05
13.97
57.79
7.98
12.7
12.25
K075-M5
19.05
13.97
57.79
9.68
14.81
11.2
K075-M6
19.05
13.97
57.79
12.42
19.05
8.75
K075-M7
19.05
13.97
57.79
16.48
25.4
6.475
K075-H1
19.05
13.97
97.8
4.29
6.35
47.6
K075-H2
19.05
13.97
97.8
5.46
8.46
32.55
K075-H3
19.05
13.97
97.8
7.39
10.59
30.625
K075-H4
19.05
13.97
97.8
8.51
12.7
23.275
K075-H5
19.05
13.97
97.8
10.29
14.81
21.7
K075-H6
19.05
13.97
97.8
13.36
19.05
17.15
K075-H7
19.05
13.97
97.8
17.75
25.4
12.775
K087-L1
22.23
15.24
53.34
2.97
6.35
15.75
K087-L2
22.23
15.24
53.34
4.01
8.46
12.075
K087-L3
22.23
15.24
53.34
5.26
10.59
9.975
K087-L4
22.23
15.24
53.34
6.15
12.7
8.225
K087-L5
22.23
15.24
53.34
7.29
14.81
7.175
K087-L6
22.23
15.24
53.34
9.6
19.05
5.6
K087-L7
22.23
15.24
53.34
12.65
25.4
4.2
K087-M1
22.23
15.24
80.02
3.15
6.35
25.9
K087-M2
22.23
15.24
80.02
4.17
8.46
18.9
K087-M3
22.23
15.24
80.02
5.44
10.59
15.575
K087-M4
22.23
15.24
80.02
6.4
12.7
13.3
K087-M5
22.23
15.24
80.02
7.52
14.81
11.55
K087-M6
22.23
15.24
80.02
9.78
19.05
8.75
K087-M7
22.23
15.24
80.02
12.93
25.4
6.65
K087-H1
22.23
15.24
111.13
4.22
6.35
52.15
K087-H2
22.23
15.24
111.13
5.44
8.46
36.75
K087-H3
22.23
15.24
111.13
7.06
10.59
31.5
K087-H4
22.23
15.24
111.13
8.31
12.7
25.375
K087-H5
22.23
15.24
111.13
10.03
14.81
23.275
K087-H6
22.23
15.24
111.13
12.95
19.05
18.2
K087-H7
22.23
15.24
111.13
17.02
25.4
13.65
K100-L1
25.4
18.54
53.34
2.13
6.35
12.6
K100-L2
25.4
18.54
53.34
2.74
8.46
9.275
K100-L3
25.4
18.54
53.34
3.68
10.59
7.7
K100-L4
25.4
18.54
53.34
4.19
12.7
6.3
K100-L5
25.4
18.54
53.34
5.11
14.81
5.425
K100-L6
25.4
18.54
53.34
6.55
19.05
4.2
K100-L7
25.4
18.54
53.34
8.69
25.4
3.15
K100-L8
25.4
18.54
53.34
11.3
31.75
2.625
K100-L9
25.4
18.54
53.34
13.18
38.1
2.1
Thông số kỹ thuật2
Số hiệu
Hoạt động trong Đường kính lỗ (mm)
Đường kính trục qua lỗ (mm) Đường kính trục qua lỗ (mm)
English
Français
Tiếng Việt
Italiano
Nederlands
Türkçe
Svenska
Polski
Română
Latviešu
한국어
Русский
Español
Deutsch
Українська
Português
العربية
Indonesian
Čeština
Suomi
Eesti
Български
Dansk
Lietuvių
Bokmål
Slovenčina
Slovenščina
Ελληνικά
Magyar
עברית
