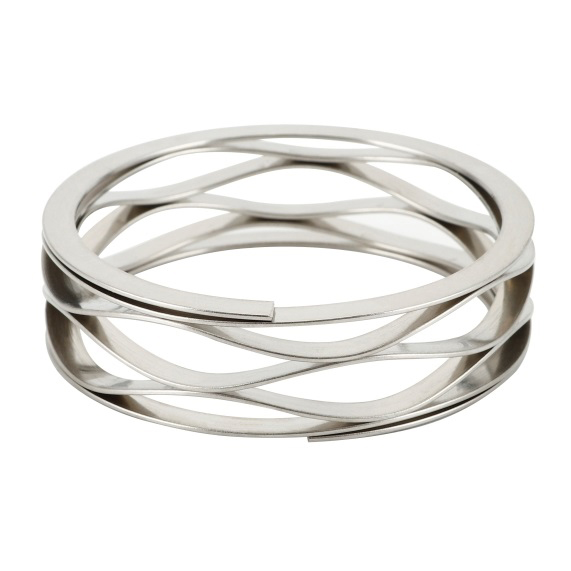

Lò xo sóng đa vòng với đầu có đệm có cấu trúc cuộn đa lớp chuyên biệt, được thiết kế để đảm bảo tỷ lệ đàn hồi ổn định và kiểm soát tải chính xác. Các lớp trên và dưới tiếp xúc tại đỉnh và đáy của sóng, với số cuộn hiệu dụng ít hơn hai so với tổng số cuộn. Đầu có đệm tăng diện tích tiếp xúc, đảm bảo độ ổn định cấu trúc tối ưu và phân phối tải đều, đồng thời giảm thiểu tập trung ứng suất cục bộ.
Lò xo sóng đa vòng có đầu có đệm
Tính năng chính & Lợi ích
Ổn định cấu trúc: Đầu có đệm tăng diện tích tiếp xúc, cải thiện độ ổn định và phân phối tải đều hơn.
Kiểm soát tải chính xác: Tải trọng tỷ lệ thuận với độ biến dạng, đảm bảo phản ứng chính xác trong các điều kiện vận hành khác nhau.
Giảm chấn rung: Hấp thụ hiệu quả các va đập và rung động, lý tưởng cho các ứng dụng có tần số cao và chuyển động lớn.
Thiết kế nhiều cuộn: Nhiều cuộn dây cung cấp độ đàn hồi vượt trội, khả năng biến dạng và khả năng chịu tải cao.
Độ bền: Sản xuất từ vật liệu có độ bền cao như thép hợp kim để tăng tuổi thọ mỏi và độ tin cậy lâu dài.
Ứng dụng
Hệ thống treo ô tô
Thiết bị cơ khí
Sản phẩm điện tử
Các ứng dụng đòi hỏi hiệu suất cao và độ tin cậy cao
Lò xo sóng đa vòng có đầu đệm là giải pháp ưu tiên cho các ứng dụng đòi hỏi độ đàn hồi ổn định, kiểm soát tải chính xác và giảm rung hiệu quả. Thiết kế tiên tiến và vật liệu bền bỉ của chúng mang lại hiệu suất đáng tin cậy và tuổi thọ kéo dài, khiến chúng trở thành thành phần không thể thiếu trong các cụm lắp ráp ô tô, công nghiệp và điện tử.

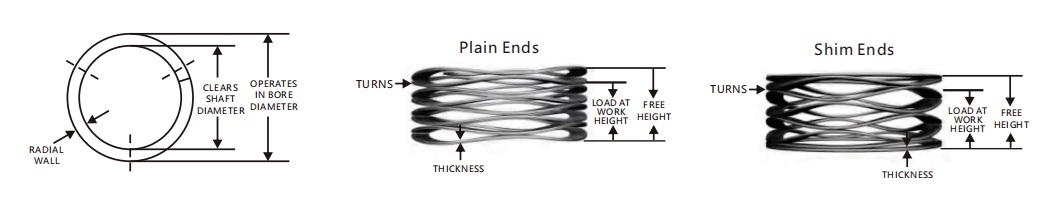

Thông số kỹ thuật1
Số hiệu
Hoạt động trong
Đường kính trục qua lỗ (mm)
Đường kính trục qua lỗ (mm)
Tải trọng (N)
Chiều cao làm việc (mm)
Chiều cao tự do (mm)
Độ cứng lò xo (N/mm)
KS018-L1
4.7
3.18
4.45
0.89
1.91
4.38
KS018-L2
4.78
3.18
4.45
1.17
2.54
3.24
KS018-L3
4.78
3.18
4.45
1.45
3.18
2.57
KS018-L4
4.78
3.18
4.45
1.73
3.81
2.14
KS018-L5
4.78
3.18
4.45
2.01
4.45
1.82
KS018-L6
4.78
3.18
4.45
2.29
5.08
1.59
KS018-L7
4.78
3.18
4.45
2.57
5.74
1.4
KS018-L8
4.78
3.18
4.45
3.12
7.01
1.14
KS018-L9
4.78
3.18
4.45
3.68
8.28
0.96
KS018-M1
4.78
3.18
9.78
1.19
2.26
15
KS018-M2
4.78
3.18
9.78
1.6
3.02
6.88
KS018-M3
4.78
3.18
9.78
2.01
3.78
5.5
KS018-M4
4.78
3.18
9.78
2.41
4.55
4.59
KS018-M5
4.78
3.18
9.78
2.82
5.31
3.92
KS018-M6
4.78
3.18
9.78
3.23
6.07
3.43
KS018-M7
4.78
3.18
9.78
3.63
6.81
3.08
KS018-M8
4.78
3.18
9.78
4.42
8.33
2.5
KS018-M9
4.78
3.18
9.78
5.16
9.86
2.5
KS021-L1
5.56
3.56
6.67
1.02
2.01
6.74
KS021-L2
5.56
3.56
6.67
1.35
2.67
5.04
KS021-L3
5.56
3.56
6.67
1.68
3.33
4.04
KS021-L4
5.56
3.56
6.67
2.03
3.99
3.41
KS021-L5
5.56
3.56
6.67
2.34
4.65
2.89
KS021-L6
5.56
3.56
6.67
2.69
5.31
2.56
KS021-L7
5.56
3.56
6.67
3.05
5.99
2.26
KS021-L8
5.56
3.56
6.67
3.71
7.32
1.86
KS021-L9
5.56
3.56
6.67
4.34
8.64
1.56
KS021-M1
5.56
3.56
20
1.3
2.03
27.16
KS021-M2
5.56
3.56
20
1.73
2.72
20.2
KS021-M3
5.56
3.56
20
2.16
3.38
16.42
KS021-M4
5.56
3.56
20
2.57
4.06
13.35
KS021-M5
5.56
3.56
20
3
4.75
11.41
KS021-M6
5.56
3.56
20
3.43
5.44
9.98
KS021-M7
5.56
3.56
20
3.86
6.1
8.94
KS021-M8
5.56
3.56
20
4.75
7.47
7.37
KS021-M9
5.56
3.56
20
5.51
8.81
6.06
KS025-L1
6.35
3.81
8.89
0.84
1.91
8.4
KS025-L2
6.35
3.81
8.89
1.27
2.54
7
KS025-L3
6.35
3.81
8.89
1.52
3.18
5.425
KS025-L4
6.35
3.81
8.89
1.91
3.81
4.725
KS025-L5
6.35
3.81
8.89
2.16
4.45
3.85
KS025-L6
6.35
3.81
8.89
2.41
5.08
3.325
KS025-L7
6.35
3.81
8.89
3.05
5.72
3.325
KS025-L8
6.35
3.81
8.89
3.56
6.99
2.625
KS025-L9
6.35
3.81
8.89
4.32
8.26
2.275
KS025-M1
6.35
3.81
22.23
0.94
1.91
23.1
KS025-M2
6.35
3.81
22.23
1.22
2.54
16.8
KS025-M3
6.35
3.81
22.23
1.65
3.18
14.525
KS025-M4
6.35
3.81
22.23
1.91
3.81
11.725
KS025-M5
6.35
3.81
22.23
2.29
4.45
10.325
KS025-M6
6.35
3.81
22.23
2.54
5.08
8.75
KS025-M7
6.35
3.81
22.23
3.05
5.72
8.4
KS025-M8
6.35
3.81
22.23
3.76
6.99
6.825
KS025-M9
6.35
3.81
22.23
4.45
8.26
5.775
KS031-L1
7.92
5.08
13.34
1.78
2.9
11.9
KS031-L2
7.92
5.08
13.34
2.44
3.86
9.45
KS031-L3
7.92
5.08
13.34
3
4.83
7.35
KS031-L4
7.92
5.08
13.34
3.68
5.79
6.3
KS031-L5
7.92
5.08
13.34
4.19
6.76
5.25
KS031-L6
7.92
5.08
13.34
4.95
7.72
4.9
KS031-L7
7.92
5.08
13.34
5.46
8.69
4.2
KS031-L8
7.92
5.08
13.34
6.65
10.62
3.325
KS031-L9
7.92
5.08
13.34
7.85
12.55
2.8
KS031-M1
7.92
5.08
26.67
1.83
2.9
25.025
KS031-M2
7.92
5.08
26.67
2.44
3.86
18.725
KS031-M3
7.92
5.08
26.67
3.12
4.83
15.75
KS031-M4
7.92
5.08
26.67
3.66
5.79
12.425
KS031-M5
7.92
5.08
26.67
4.47
6.76
11.725
KS031-M6
7.92
5.08
26.67
5
7.72
9.8
KS031-M7
7.92
5.08
26.67
5.77
8.69
9.1
KS031-M8
7.92
5.08
26.67
7.06
10.62
7.525
KS031-M9
7.92
5.08
26.67
8.53
12.55
6.65
KS037-L1
9.53
6.35
17.78
1.57
3.81
7.875
KS037-L2
9.53
6.35
17.78
2.49
5.08
6.825
KS037-L3
9.53
6.35
17.78
2.74
6.35
4.9
KS037-L4
9.53
6.35
17.78
3.43
7.62
4.2
KS037-L5
9.53
6.35
17.78
3.81
8.89
3.5
KS037-L6
9.53
6.35
17.78
4.67
10.16
3.325
KS037-L7
9.53
6.35
17.78
4.95
11.43
2.8
KS037-L8
9.53
6.35
17.78
5.79
12.7
2.625
KS037-L9
9.53
6.35
17.78
6.1
13.97
2.275
KS037-M1
9.53
6.35
31.12
2.06
3.81
17.675
KS037-M2
9.53
6.35
31.12
3.02
5.08
15.05
KS037-M3
9.53
6.35
31.12
3.68
6.35
11.725
KS037-M4
9.53
6.35
31.12
4.57
7.62
10.15
KS037-M5
9.53
6.35
31.12
5.13
8.89
8.225
KS037-M6
9.53
6.35
31.12
6.1
10.16
7.7
KS037-M7
9.53
6.35
31.12
6.65
11.43
6.475
KS037-M8
9.53
6.35
31.12
7.57
12.7
6.125
KS037-M9
9.53
6.35
31.12
8.31
13.97
5.425
KS043-L1
11.1
7.14
17.78
1.6
4.19
6.825
KS043-L2
11.1
7.14
17.78
2.36
5.59
5.425
KS043-L3
11.1
7.14
17.78
2.77
6.99
4.2
KS043-L4
11.1
7.14
17.78
3.63
8.38
3.675
KS043-L5
11.1
7.14
17.78
4.06
9.78
3.15
KS043-L6
11.1
7.14
17.78
4.95
11.18
2.8
KS043-L7
11.1
7.14
17.78
5.33
12.57
2.45
KS043-L8
11.1
7.14
17.78
6.1
13.97
2.275
KS043-L9
11.1
7.14
17.78
6.6
15.37
2.1
KS043-M1
11.1
7.14
35.56
2.08
4.19
16.8
KS043-M2
11.1
7.14
35.56
2.92
5.59
13.3
KS043-M3
11.1
7.14
35.56
3.61
6.99
10.5
KS043-M4
11.1
7.14
35.56
4.55
8.38
9.275
KS043-M5
11.1
7.14
35.56
5.03
9.78
7.525
KS043-M6
11.1
7.14
35.56
5.87
11.18
6.65
KS043-M7
11.1
7.14
35.56
6.48
12.57
5.775
KS043-M8
11.1
7.14
35.56
7.37
13.97
5.425
KS043-M9
11.1
7.14
35.56
8.1
15.37
4.9
KS050-L1
12.7
7.92
22.23
1.57
4.57
7.35
KS050-L2
12.7
7.92
22.23
2.29
6.1
5.775
KS050-L3
12.7
7.92
22.23
2.72
7.62
4.55
KS050-L4
12.7
7.92
22.23
3.45
9.14
3.85
KS050-L5
12.7
7.92
22.23
3.81
10.67
3.325
KS050-L6
12.7
7.92
22.23
4.57
12.19
2.975
KS050-L7
12.7
7.92
22.23
4.95
13.72
2.45
KS050-L8
12.7
7.92
22.23
5.59
15.24
2.275
KS050-L9
12.7
7.92
22.23
6.1
16.76
2.1
KS050-M1
12.7
7.92
44.45
1.65
4.57
15.225
KS050-M2
12.7
7.92
44.45
2.34
6.1
11.9
KS050-M3
12.7
7.92
44.45
2.9
7.62
9.45
KS050-M4
12.7
7.92
44.45
3.73
9.14
8.225
KS050-M5
12.7
7.92
44.45
4.11
10.67
6.825
KS050-M6
12.7
7.92
44.45
4.98
12.19
6.125
KS050-M7
12.7
7.92
44.45
5.26
13.72
5.25
KS050-M8
12.7
7.92
44.45
6.25
15.24
4.9
KS050-M9
12.7
7.92
44.45
6.71
16.76
4.375
KS050-H1
12.7
7.92
66.68
1.91
4.57
25.025
KS050-H2
12.7
7.92
66.68
2.79
6.1
20.125
KS050-H3
12.7
7.92
66.68
3.45
7.62
15.925
KS050-H4
12.7
7.92
66.68
4.24
9.14
13.65
KS050-H5
12.7
7.92
66.68
4.62
10.67
11.025
KS050-H6
12.7
7.92
66.68
5.49
12.19
9.975
KS050-H7
12.7
7.92
66.68
6.1
13.72
8.75
KS050-H8
12.7
7.92
66.68
7.11
15.24
8.225
KS050-H9
12.7
7.92
66.68
7.92
16.76
7.525
KS056-L1
14.27
9.53
22.23
2.03
4.95
7.525
KS056-L2
14.27
9.53
22.23
3.18
6.6
6.475
KS056-L3
14.27
9.53
22.23
3.43
8.26
4.55
KS056-L4
14.27
9.53
22.23
4.57
9.91
4.2
KS056-L5
14.27
9.53
22.23
4.83
11.56
3.325
KS056-L6
14.27
9.53
22.23
5.84
13.21
2.975
KS056-L7
14.27
9.53
22.23
6.6
14.86
2.625
KS056-L8
14.27
9.53
22.23
7.24
16.51
2.45
KS056-L9
14.27
9.53
22.23
8
18.16
2.275
KS056-M1
14.27
9.53
48.9
2.18
4.95
17.675
KS056-M2
14.27
9.53
48.9
3.12
6.6
14
KS056-M3
14.27
9.53
48.9
3.68
8.26
10.675
KS056-M4
14.27
9.53
48.9
4.75
9.91
9.45
KS056-M5
14.27
9.53
48.9
5.31
11.56
7.875
KS056-M6
14.27
9.53
48.9
6.43
13.21
7.175
KS056-M7
14.27
9.53
48.9
6.93
14.86
6.125
KS056-M8
14.27
9.53
48.9
8.08
16.51
5.775
KS056-M9
14.27
9.53
48.9
8.71
18.16
5.25
KS056-H1
14.27
9.53
80.02
2.36
4.95
30.8
KS056-H2
14.27
9.53
80.02
3.45
6.6
25.375
KS056-H3
14.27
9.53
80.02
4.19
8.26
19.775
KS056-H4
14.27
9.53
80.02
5.38
9.91
17.675
KS056-H5
14.27
9.53
80.02
6.22
11.56
15.05
KS056-H6
14.27
9.53
80.02
7.16
13.21
13.3
KS056-H7
14.27
9.53
80.02
8.2
14.86
12.075
KS056-H8
14.27
9.53
80.02
9.14
16.51
10.85
KS056-H9
14.27
9.53
80.02
10.36
18.16
10.325
KS062-L1
15.88
11.43
24.15
1.7
4.57
8.4
KS062-L2
15.88
11.43
25
2
6.1
6.125
KS062-L3
15.88
11.43
26.67
2.16
7.62
4.9
KS062-L4
15.88
11.43
26.67
2.69
9.14
4.2
KS062-L5
15.88
11.43
26.67
3.25
10.67
3.675
KS062-L6
15.88
11.43
26.67
4.19
13.72
2.8
KS062-L7
15.88
11.43
26.67
5.13
16.76
2.275
KS062-L8
15.88
11.43
26.67
6.05
19.81
1.925
KS062-M1
15.88
11.43
53.34
2.64
4.57
27.65
KS062-M2
15.88
11.43
53.34
3.3
6.1
19.075
KS062-M3
15.88
11.43
53.34
4.45
7.62
16.8
KS062-M4
15.88
11.43
53.34
5.23
9.14
13.65
KS062-M5
15.88
11.43
53.34
6.25
10.67
12.075
KS062-M6
15.88
11.43
53.34
8.05
13.72
9.45
KS062-M7
15.88
11.43
53.34
9.8
16.76
7.7
KS062-M8
15.88
11.43
53.34
11.53
19.81
6.475
KS062-H1
15.88
11.43
88.91
2.59
4.57
44.8
KS062-H2
15.88
11.43
88.91
3.43
6.1
33.25
KS062-H3
15.88
11.43
88.91
4.45
7.62
28
KS062-H4
15.88
11.43
88.91
5.21
9.14
22.575
KS062-H5
15.88
11.43
88.91
6.22
10.67
19.95
KS062-H6
15.88
11.43
88.91
8
13.72
15.575
KS062-H7
15.88
11.43
88.91
9.91
16.76
12.95
KS062-H8
15.88
11.43
88.91
11.81
19.81
11.025
KS075-L1
19.05
13.97
31.12
3.61
6.35
11.375
KS075-L2
19.05
13.97
31.12
4.75
8.46
8.4
KS075-L3
19.05
13.97
31.12
6.25
10.59
7.175
KS075-L4
19.05
13.97
31.12
7.24
12.7
5.775
KS075-L5
19.05
13.97
31.12
8.84
14.81
5.25
KS075-L6
19.05
13.97
31.12
11.33
19.05
4.025
KS075-L7
19.05
13.97
31.12
14.73
25.4
2.975
KS075-M1
19.05
13.97
57.79
4.04
6.35
25.025
KS075-M2
19.05
13.97
57.79
5.16
8.46
17.5
KS075-M3
19.05
13.97
57.79
6.86
10.59
15.4
KS075-M4
19.05
13.97
57.79
7.98
12.7
12.25
KS075-M5
19.05
13.97
57.79
9.68
14.81
11.2
KS075-M6
19.05
13.97
57.79
12.42
19.05
8.75
KS075-M7
19.05
13.97
57.79
16.48
25.4
6.475
KS075-H1
19.05
13.97
97.8
4.29
6.35
47.6
KS075-H2
19.05
13.97
97.8
5.46
8.46
32.55
KS075-H3
19.05
13.97
97.8
7.39
10.59
30.625
KS075-H4
19.05
13.97
97.8
8.51
12.7
23.275
KS075-H5
19.05
13.97
97.8
10.29
14.81
21.7
KS075-H6
19.05
13.97
97.8
13.36
19.05
17.15
KS075-H7
19.05
13.97
97.8
17.75
25.4
12.775
KS087-L1
22.23
15.24
53.34
2.97
6.35
15.75
KS087-L2
22.23
15.24
53.34
4.01
8.46
12.075
KS087-L3
22.23
15.24
53.34
5.26
10.59
9.975
KS087-L4
22.23
15.24
53.34
6.15
12.7
8.225
KS087-L5
22.23
15.24
53.34
7.29
14.81
7.175
KS087-L6
22.23
15.24
53.34
9.6
19.05
5.6
KS087-L7
22.23
15.24
53.34
12.65
25.4
4.2
KS087-M1
22.23
15.24
80.02
3.15
6.35
25.9
KS087-M2
22.23
15.24
80.02
4.17
8.46
18.9
KS087-M3
22.23
15.24
80.02
5.44
10.59
15.575
KS087-M4
22.23
15.24
80.02
6.4
12.7
13.3
KS087-M5
22.23
15.24
80.02
7.52
14.81
11.55
KS087-M6
22.23
15.24
80.02
9.78
19.05
8.75
KS087-M7
22.23
15.24
80.02
12.93
25.4
6.65
KS087-H1
22.23
15.24
111.13
4.22
6.35
52.15
KS087-H2
22.23
15.24
111.13
5.44
8.46
36.75
KS087-H3
22.23
15.24
111.13
7.06
10.59
31.5
KS087-H4
22.23
15.24
111.13
8.31
12.7
25.375
KS087-H5
22.23
15.24
111.13
10.03
14.81
23.275
KS087-H6
22.23
15.24
111.13
12.95
19.05
18.2
KS087-H7
22.23
15.24
111.13
17.02
25.4
13.65
KS100-L1
25.4
18.54
53.34
2.13
6.35
12.6
KS100-L2
25.4
18.54
53.34
2.74
8.46
9.275
KS100-L3
25.4
18.54
53.34
3.68
10.59
7.7
KS100-L4
25.4
18.54
53.34
4.19
12.7
6.3
KS100-L5
25.4
18.54
53.34
5.11
14.81
5.425
KS100-L6
25.4
18.54
53.34
6.55
19.05
4.2
KS100-L7
25.4
18.54
53.34
8.69
25.4
3.15
Thông số kỹ thuật2
Số hiệu
Hoạt động trong
Đường kính lỗ (mm)
Đường kính trục qua lỗ (mm)
Đường kính trục qua lỗ (mm)
English
Français
Tiếng Việt
Italiano
Nederlands
Türkçe
Svenska
Polski
Română
Latviešu
한국어
Русский
Español
Deutsch
Українська
Português
العربية
Indonesian
Čeština
Suomi
Eesti
Български
Dansk
Lietuvių
Bokmål
Slovenčina
Slovenščina
Ελληνικά
Magyar
עברית
