Bơm định lượng piston

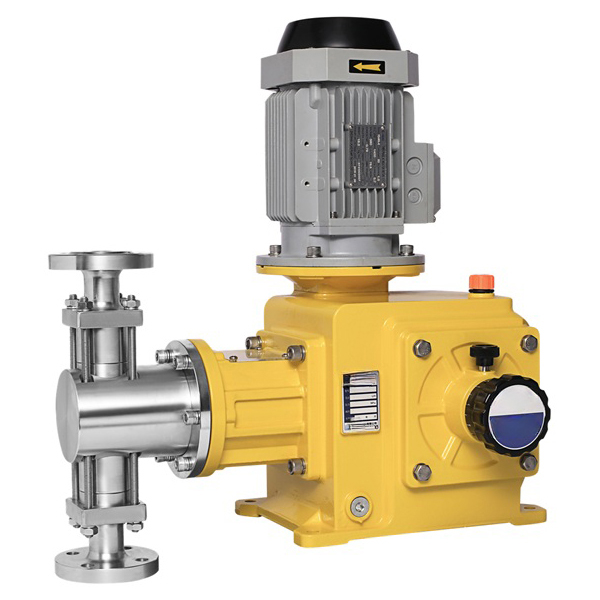

Bơm định lượng piston với bộ truyền động bánh răng vít do động cơ điều khiển

Bơm định lượng piston là một loại bơm thể tích piston có lưu lượng điều chỉnh được và độ chính xác cao. Bơm sử dụng piston để truyền động đầu tràn, cho phép kiểm soát chính xác thể tích chất lỏng được bơm ra.

Liên hệ
Mô tả

Nguyên lý hoạt động của bơm định lượng piston là sử dụng động cơ để truyền động bánh răng vít, sau đó thông qua cơ cấu lệch tâm điều chỉnh để truyền động thanh truyền, làm piston thực hiện chuyển động tịnh tiến. Thể tích buồng thủy lực thay đổi theo chuyển động tịnh tiến của piston, và các van một chiều tại cửa vào và cửa ra mở đóng luân phiên để đảm bảo quá trình hút và xả chất lỏng chính xác.

Thông số kỹ thuật của bơm định lượng piston:

  • Lưu lượng tối đa của một đầu: 1620 L/H
  • Phạm vi áp suất: lên đến 50 MPa
  • Cấu hình tiêu chuẩn: Thép không gỉ 304 hoặc 316, nguồn điện 380V, 50Hz
  • Cấu hình tùy chọn: 316L, 904, 2205, TA, Hastelloy C và các vật liệu đặc biệt khác, động cơ tần số / chống cháy nổ, tùy chọn điện áp / tần số đặc biệt

Đặc tính kỹ thuật của bơm định lượng piston:

  1. Ứng dụng rộng rãi và độ chính xác cao: Đầu thủy lực truyền động bằng piston, thích ứng với dải lưu lượng và áp suất rộng, đặc biệt phù hợp cho yêu cầu độ chính xác cao. Đường kính piston từ φ6 đến 200 mm cho phép lựa chọn linh hoạt. Thiết kế đơn giản, dễ bảo trì, hiệu suất cao cho sử dụng lâu dài.
  2. Hiệu suất se khít đáng tin cậy: Trang bị van kiểm tra đầu vào và đầu ra chính xác cao, đảm bảo se khít mạnh mẽ và chịu áp suất cao. Nhóm van được chế tạo từ vật liệu chất lượng cao, chống ăn mòn, đảm bảo tuổi thọ dài.
  3. Phụ tùng hao mòn và bảo dưỡng định kỳ: Piston và phớt trục là các bộ phận hao mòn, cần kiểm tra/điều chỉnh định kỳ áp lực phớt. Bảo dưỡng định kỳ giúp giảm nguy cơ rò rỉ.
  4. Tính năng tùy chỉnh: Có thể tùy chỉnh cho điều kiện làm việc đặc biệt, như nhiệt độ cao/thấp, độ nhớt cao, hàm lượng rắn cao, chất lỏng đặc biệt. Kiểm soát nhiệt độ đảm bảo hiệu suất bơm.
  5. Sử dụng song song và chức năng bơm tỷ lệ: Nhiều đầu bơm để tăng lưu lượng, giảm dao động hoặc bơm tỷ lệ các chất lỏng khác nhau. Tăng khả năng thích ứng và linh hoạt cho các ứng dụng phức tạp.
  6. Điều khiển tự động: Được trang bị bộ điều khiển hành trình để điều chỉnh trạng thái làm việc và tự động hóa. Phù hợp cho dây chuyền sản xuất tự động, giảm chi phí lao động và nâng cao hiệu quả.

Ưu điểm của bơm định lượng piston:

  1. Độ chính xác và ổn định: Cơ chế lệch tâm điều chỉnh tích hợp, hành trình điều chỉnh vô cấp (0-100%), độ ổn định và độ chính xác tuyến tính lên đến ±1%.
  2. Độ bền và tuổi thọ cao: Piston bằng gốm toàn phần hoặc phủ gốm, độ cứng cao, chống ăn mòn, bề mặt hoàn thiện tốt cho tuổi thọ dài, đặc biệt trong môi trường khắc nghiệt.
  3. Chi phí bảo trì thấp: Thiết kế phớt kín bằng gốm cho piston, tự động đóng kín tốt, ít bảo trì, chi phí thấp, phù hợp cho áp suất cao, nhiệt độ cao và môi trường ăn mòn.
  4. Đa dạng lựa chọn nhóm van: Nhiều loại van kiểm tra chính xác cao (van bi, van xếp chồng, van góc), đế van có thể sử dụng cả hai mặt để giảm chi phí và dễ bảo trì.
  5. Điều khiển nhiệt độ tùy chỉnh: Đầu thủy lực có thể tùy chỉnh để gia nhiệt, làm mát hoặc cách nhiệt, mở rộng khả năng thích ứng với nhiệt độ.

Ứng dụng của bơm định lượng piston:

Bơm định lượng piston được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ độ chính xác cao, áp suất cao, độ bền cao và khả năng đóng kín tốt. Nó có thể xử lý nhiều loại môi chất áp suất cao, nhiệt độ cao và thấp, độ nhớt cao và chứa nhiều chất rắn, do đó có ứng dụng rộng rãi trong các ngành hóa chất, dầu khí, điện lực, dược phẩm, luyện kim, giấy và các ngành công nghiệp khác.
