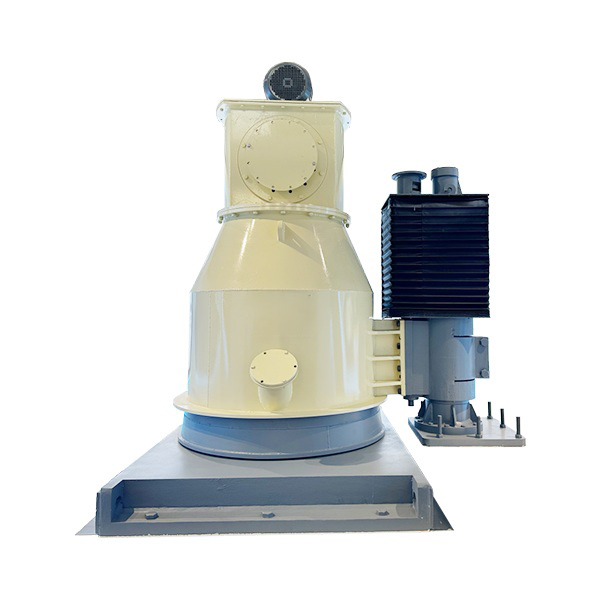

Máy nghiền Raymond cho quá trình nghiền siêu mịn các khoáng sản phi kim loại

Máy xay Raymond siêu mịn: Giải pháp xay nghiền thế hệ mới

Do hạn chế về thiết kế, máy nghiền Raymond truyền thống dần bộc lộ nhược điểm về kiểm soát độ mịn, bảo trì thiết bị và mức tiêu thụ năng lượng. Để đáp ứng các tiêu chuẩn mới của ngành bột siêu mịn hiện nay về kích thước hạt sản phẩm, năng suất và yêu cầu môi trường, chúng tôi đã tối ưu hóa hệ thống nhược điểm của mô hình truyền thống và ra mắt thế hệ mới của máy nghiền Raymond siêu mịn, thực hiện quy trình xử lý tích hợp nghiền, mài và siêu mịn.

Đặc điểm của máy xay Raymond

• Cấu trúc gọn nhẹ：Toàn bộ máy được thiết kế theo kiểu lắp đặt trên mặt đất, chiều cao của thân máy được giảm đáng kể, chỉ bằng một nửa chiều cao của máy Raymond truyền thống, giúp tiết kiệm không gian xây dựng.
• Công nghệ se khít mới:Bánh nghiền sử dụng công nghệ đóng kín mới không cần bảo trì và bôi trơn, hoàn toàn ngăn bụi xâm nhập vào ổ trục, nâng cao độ ổn định và tuổi thọ của thiết bị.
• Phân loại thông minh:Hệ thống phân loại áp dụng thiết kế treo, có thể tự động nâng hạ theo trạng thái hoạt động, giảm rung động của thiết bị và ô nhiễm tiếng ồn.
• Công nghệ nghiền sáng tạo:Thiết kế tối ưu hóa tiếp xúc giữa con lăn mài hình cung và vòng mài giúp kéo dài thời gian lưu trú của vật liệu trong khu vực mài, từ đó chuẩn bị hạt mịn hơn, và kích thước hạt sản phẩm hoàn thiện có thể đạt tới 10μm.
• Tối ưu hóa hệ thống：Hoạt động trong môi trường áp suất âm kín, kiểm soát hiệu quả bụi thoát ra, môi trường sản xuất sạch sẽ, nồng độ phát thải thấp hơn nhiều so với tiêu chuẩn quốc gia.

Ưu điểm của máy nghiền Raymond

• Tiết kiệm chi phí nhà máy：Thiết bị có kích thước nhỏ gọn, giảm chi phí xây dựng công trình, dễ dàng xây dựng mới hoặc mở rộng dự án và đưa vào sản xuất nhanh chóng.
• Dễ bảo trì：Cấu trúc cánh quay của bộ phân loại, không cần dụng cụ nâng lớn, không gian bảo trì rộng rãi, giảm đáng kể độ khó bảo trì.
• Hiệu suất cao và tiết kiệm năng lượng：Công nghệ ống xoáy tangential trung gian, giúp vật liệu trong khoang tạo thành dòng chảy xoáy ổn định, nâng cao hiệu suất phân loại và giảm tiêu thụ năng lượng của hệ thống.
• Hiệu suất môi trường xuất sắc：Hoạt động trong môi trường áp suất âm, lượng bụi thải ≤ 30mg/m³, môi trường làm việc trong xưởng sản xuất đạt tiêu chuẩn quốc gia hoặc thậm chí tốt hơn.
• Kích thước hạt có thể điều chỉnh：Độ mịn của sản phẩm hoàn thiện có thể điều chỉnh linh hoạt trong khoảng 5μm đến 45μm, phù hợp với các yêu cầu khác nhau về độ mịn của bột trong các lĩnh vực khác nhau.
• Chức năng tất cả trong một：Một thiết bị tích hợp chức năng nghiền thô, nghiền mịn và sản xuất bột siêu mịn, giúp tăng cường tính gọn gàng và hiệu quả của bố trí dây chuyền sản xuất.

Nguyên lý hoạt động của máy nghiền Raymond

Hoạt động cốt lõi của máy nghiền Raymond siêu mịn xuất phát từ nguyên lý nghiền bằng đòn bẩy của máy nghiền Raymond truyền thống. Máy chủ truyền động trục trung tâm quay thông qua truyền động bằng hai dây đai, và đầu trục được kết nối với khung hoa mai, nơi cố định nhiều thiết bị nghiền con lăn. Trong quá trình hoạt động, khung hoa mai truyền động cho các con lăn nghiền quay quanh trục trung tâm. Đồng thời, dưới tác dụng của lực ly tâm, các con lăn nghiền ép vào bề mặt vòng nghiền và quay.

Sau khi vật liệu được cấp đều vào buồng nghiền qua cửa cấp liệu, nó bị ly tâm văng ra vòng nghiền và được nghiền thành bột mịn dưới tác động kép của con lăn nghiền và ma sát. Bột mịn theo dòng khí bay lên và được phân loại bởi thiết bị phân loại, bột đạt yêu cầu về kích thước hạt được đưa vào cyclone thu bột để thu gom, trong khi các hạt thô rơi trở lại buồng nghiền để nghiền tiếp.

Thiết kế cửa hút khí cyclone tiếp tuyến giúp vật liệu duy trì chuyển động xoáy ổn định trong quá trình nghiền và phân loại, tăng cường hiệu quả tách thô và mịn, đồng thời giảm tải cho quạt, từ đó nâng cao đáng kể hiệu suất năng lượng tổng thể. Toàn bộ hệ thống hoạt động trong trạng thái áp suất âm kín, ngăn chặn rò rỉ bụi, đảm bảo vận hành đạt tiêu chuẩn bảo vệ môi trường.

Lĩnh vực ứng dụng

• Chế biến khoáng sản phi kim loại: canxit, đá vôi, talc, kaolin, barit, floit, graphit, bentonit và các loại khác.
• Ngành luyện kim: oxit sắt đỏ, quặng mangan, quặng sắt, quặng đồng, quặng phốt pho và các loại bột khác.
• Ngành vật liệu xây dựng: thạch cao, gốm sứ, bauxite, nguyên liệu thủy tinh, vật liệu cách nhiệt và các nguyên liệu khác cần nghiền.
• Ngành hóa chất: cacbua silic, hydroxit canxi, phân bón hóa học, phân bón hỗn hợp, than hoạt tính và các vật liệu khác.
• Lĩnh vực bảo vệ môi trường và năng lượng: tro bay, than đá, than bitum, than cốc, than nâu và tái sử dụng chất thải rắn, phát triển tài nguyên.
• Lĩnh vực vật liệu mới: gốm sứ cao cấp, vật liệu điện tử, sản xuất bột phụ gia chức năng.
