Hệ thống lấy mẫu và phân tích hơi nước và nước cho nhà máy điện

Hệ thống lấy mẫu hơi nước và nước chủ yếu được sử dụng để lấy mẫu và kiểm tra liên tục các mẫu hơi nước trong các nhà máy nhiệt điện và các hệ thống hơi nước có nhiệt độ cao và áp suất cao khác. Hệ thống này đảm bảo hoạt động ổn định của thiết bị nhiệt và cung cấp các mẫu đáng tin cậy cho phân tích tiếp theo thông qua quá trình lấy mẫu chính xác và hệ thống kiểm soát nhiệt độ tốt. Thiết bị này đóng vai trò quan trọng trong việc đảm bảo độ tin cậy của hoạt động thiết bị và tối ưu hóa quản lý, đặc biệt là trong việc đảm bảo độ chính xác và ổn định của các mẫu hơi nước.

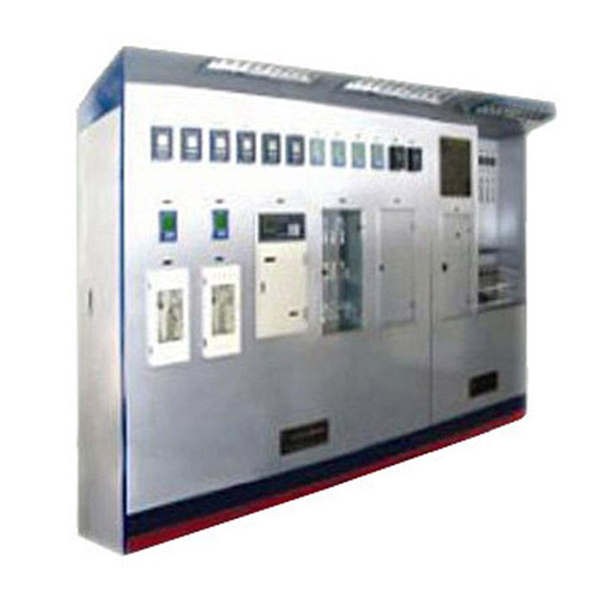

Hệ thống lấy mẫu và phân tích hơi nước và nước

1. Khung làm mát và giảm áp: Dùng để làm mát và giảm áp suất hơi nước, đảm bảo nhiệt độ và áp suất của mẫu hơi nước đáp ứng yêu cầu tiêu chuẩn.
2. Khung lấy mẫu thủ công: Cung cấp giao diện lấy mẫu cho thao tác thủ công, thuận tiện cho nhân viên lấy mẫu.
3. Giá đỡ bảng điều khiển thiết bị (thiết bị điều chỉnh nhiệt độ tùy chọn): lắp đặt và bảo trì các thiết bị đo lường hoặc thiết bị điều khiển nhiệt độ liên quan.

Nguyên lý hoạt động

Hệ thống lấy mẫu hơi nước và nước áp dụng nguyên lý làm mát và giảm áp để đảm bảo mẫu hơi nước được thu thập ở nhiệt độ và áp suất phù hợp. Bằng cách thiết lập quá trình giảm nhiệt độ và áp suất, hệ thống tránh được mất nhiệt hoặc mất áp suất của mẫu trong quá trình thu thập, đảm bảo tính đại diện và độ chính xác của mẫu.

Hệ thống lấy mẫu và phân tích hơi nước và nước Đặc điểm thiết bị

1. Làm mát trước rồi giảm áp: để đảm bảo mẫu hơi nước đáp ứng tiêu chuẩn lấy mẫu, tránh sự thay đổi của mẫu do nhiệt độ hoặc áp suất quá cao.
2. Van áp suất cao: Van áp suất cao nhập khẩu có khả năng chống mài mòn cao, kéo dài tuổi thọ sử dụng.
3. Bảo vệ áp suất hai giai đoạn: với hệ thống bảo vệ áp suất hai giai đoạn, đảm bảo độ đồng đều của dòng mẫu và an toàn hệ thống.
4. Hệ thống điều chỉnh nhiệt độ: hệ thống điều chỉnh nhiệt độ mở, có thể kiểm soát ổn định nhiệt độ nước mẫu ở 25 °C ± 1 °C, đảm bảo tính ổn định của mẫu.
5. Hệ thống lọc nước: kết hợp lọc thô và lọc tinh, giảm tác động của tạp chất lên quá trình lấy mẫu, bảo trì đơn giản và thuận tiện.

Hệ thống lấy mẫu và phân tích hơi nước và nước Thông số kỹ thuật

• Khả năng chịu nhiệt độ và áp suất tối đa: Thiết bị có thể chịu được nhiệt độ và áp suất lên đến 560°C và 32MPa.
• Lưu lượng nước mẫu ra: 1000 đến 3000 ml/phút.
• Áp suất đầu ra: 0,2 đến 0,5 MPa.
• Nhiệt độ đầu ra: Nhiệt độ nước mẫu được kiểm soát trong phạm vi ±2°C so với nhiệt độ nước làm mát đầu vào.
• Bảo vệ độ ẩm: Độ ẩm có thể được cài đặt tùy ý trong khoảng từ 0 đến 99°C.
• Bảo vệ áp suất: Van an toàn được cài đặt ở áp suất mở 0.7 MPa.
