Máy nghiền bi đứng siêu mịn với hệ thống cấp dầu bằng hai bơm

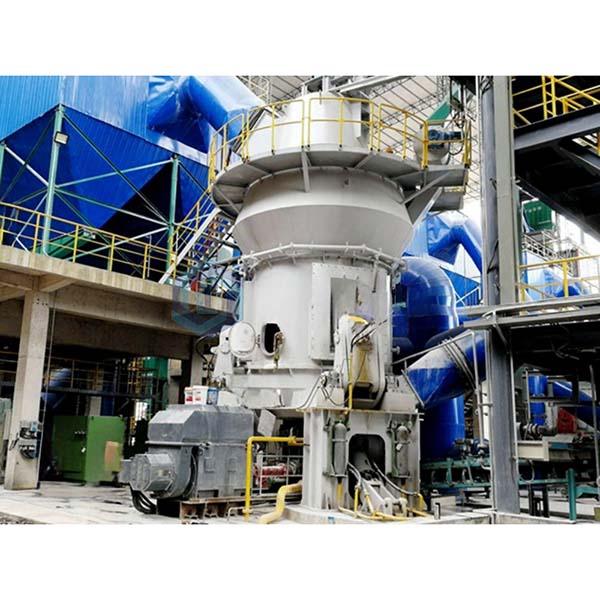

Tổng quan về máy nghiền con lăn đứng siêu mịn

Máy nghiền đứng siêu mịn có khả năng nghiền các khoáng chất không cháy, không nổ, không ăn mòn và giòn với độ cứng Moh’s dưới cấp 5, mật độ dưới 3,2 và độ bền nén dưới 150 MPa. Các vật liệu thường được sử dụng bao gồm canxi cacbonat, canxit, bari sunfat, talc, wollastonit, clorit, dolomit, graphit, kaolin, đá vôi và nhiều loại khác.

Ưu điểm của máy nghiền bi đứng siêu mịn là hoàn thành quá trình nghiền và phân loại trong một bước, cung cấp giải pháp nghiền hiệu quả, tiết kiệm năng lượng và thân thiện với môi trường, đạt độ mịn rất cao – lý tưởng cho các yêu cầu sản xuất chính xác cao.

Nguyên lý hoạt động của máy nghiền bi đứng siêu mịn

1. Máy nghiền bao gồm động cơ điện, hộp số, bộ con lăn nghiền, đĩa nghiền, thiết bị tạo áp suất, bộ chọn bột, thân máy, trạm dầu, hệ thống điều khiển điện PLC và các bộ phận khác.
2. Động cơ chính truyền động cho hộp số và đĩa nghiền quay, trong khi không khí đi vào thân máy qua cửa hút khí. Nguyên liệu được đưa vào qua bộ cấp liệu vít và rơi xuống trung tâm của đĩa nghiền.
3. Dưới tác dụng của lực ly tâm, nguyên liệu di chuyển đều từ trung tâm ra mép đĩa nghiền. Trong vùng nghiền, các con lăn nghiền tác dụng áp lực và ép nguyên liệu lớn, tạo thành lớp nguyên liệu để nghiền giữa các hạt.
4. Vật liệu tiếp tục di chuyển đến mép đĩa, nơi luồng khí từ vòng gió mang các hạt mịn ra ngoài; các hạt lớn hơn rơi trở lại để nghiền lại.
5. Bộ tách: ở phần trên, các hạt thô được đưa trở lại để nghiền lại, trong khi bột mịn đạt tiêu chuẩn được mang ra ngoài cùng dòng khí. Điều chỉnh tốc độ rotor đảm bảo các mức độ mịn khác nhau.
6. Tạp chất (như sắt) còn lại do trọng lực và được thải ra qua tấm gạt dưới.
7. Áp suất nghiền có thể điều chỉnh thông qua hệ thống thủy lực để thích ứng với độ cứng của vật liệu và đảm bảo hoạt động hiệu quả.

Ưu điểm của máy nghiền đứng siêu mịn

1. Độ trắng và độ tinh khiết cao: Nguyên lý nghiền lớp giúp vật liệu lưu lại trong máy nghiền trong thời gian ngắn, giảm nghiền lặp lại và nhiễm sắt—lý tưởng cho các vật liệu trắng hoặc trong suốt yêu cầu độ tinh khiết cao.
2. Xay và phân loại hiệu quả cao: Bộ chọn bột đa đầu Alpine của Đức cho phép điều chỉnh tần số của từng rotor, đạt độ mịn mục tiêu trong một lần qua với lên đến 70% sản phẩm hoàn thiện <2μm và lượng dư 325 mesh thấp.
3. Điều khiển tự động chính xác, tiết kiệm năng lượng: Điều khiển tự động PLC/DCS cho áp suất nghiền chính xác; tốc độ máy chính được điều chỉnh tần số, tiết kiệm năng lượng đáng kể (giảm 30%-50% so với máy nghiền truyền thống).
4. Dễ dàng bảo trì và bôi trơn: Các trạm bôi trơn riêng biệt cho từng trục nghiền với hệ thống cấp dầu bằng hai bơm đảm bảo bôi trơn và làm mát đáng tin cậy, giảm nguy cơ rò rỉ.

Lĩnh vực ứng dụng của máy nghiền đứng siêu mịn

• Ngành công nghiệp hóa chất: Xay mịn hiệu quả các nguyên liệu hóa chất đa dạng, phù hợp cho bột mịn trong pigment, sơn, chất độn nhựa, v.v.
• Ngành công nghiệp kim loại: Sử dụng để nghiền quặng nhằm nâng cao hàm lượng; áp dụng trong các dây chuyền sản xuất luyện kim.
• Khoáng sản phi kim loại: Xử lý thạch cao, talc, canxit, wollastonite và các loại khoáng sản khác thành sản phẩm có độ mịn cao cho nhiều lĩnh vực.
• Ngành vật liệu xây dựng: Cung cấp quá trình nghiền hiệu quả cho xi măng, vôi và các vật liệu khác để nâng cao chất lượng sản phẩm.
• Ngành bảo vệ môi trường: Phù hợp cho việc tận dụng tài nguyên phế thải và bảo vệ môi trường, như xử lý rác thải và chất thải, nhờ hiệu suất cao và tiêu thụ năng lượng thấp.
• Ngành công nghiệp thực phẩm và dược phẩm: Được sử dụng trong các ứng dụng yêu cầu độ mịn cao của bột, như tinh chế nguyên liệu thực phẩm hoặc dược phẩm.
